En France, les sinistres liés aux fondations représentent plus de 40 % des dommages couverts par la garantie décennale, selon les données de l’Agence Qualité Construction. Pourtant, un seul essai réalisé en amont suffit souvent à orienter le choix du type de fondation. Le pénétromètre dynamique fait partie de ces outils d’investigation simples, rapides et décisifs.
Cet essai consiste à enfoncer par battage une pointe métallique dans le sol et à comptabiliser le nombre de coups nécessaires couche après couche. Le résultat, exprimé sous forme de résistance de pointe, livre un profil continu de la compacité du terrain. Il intervient dans plusieurs missions géotechniques réglementées par la norme NF P 94-500.
Quand intervient-il précisément dans le déroulement d’une étude de sol ? Peut-il, à lui seul, suffire à dimensionner des fondations ? Quelles sont ses limites face à d’autres méthodes d’investigation ?
Comment fonctionne le pénétromètre dynamique ?
L’essai au pénétromètre dynamique est l’une des techniques les plus anciennes de la reconnaissance géotechnique. Son principe reste très proche de celui d’un clou enfoncé dans un matériau à l’aide d’un marteau. La mesure de la résistance renseigne sur la densité du sol traversé.
Un dispositif de battage normalisé

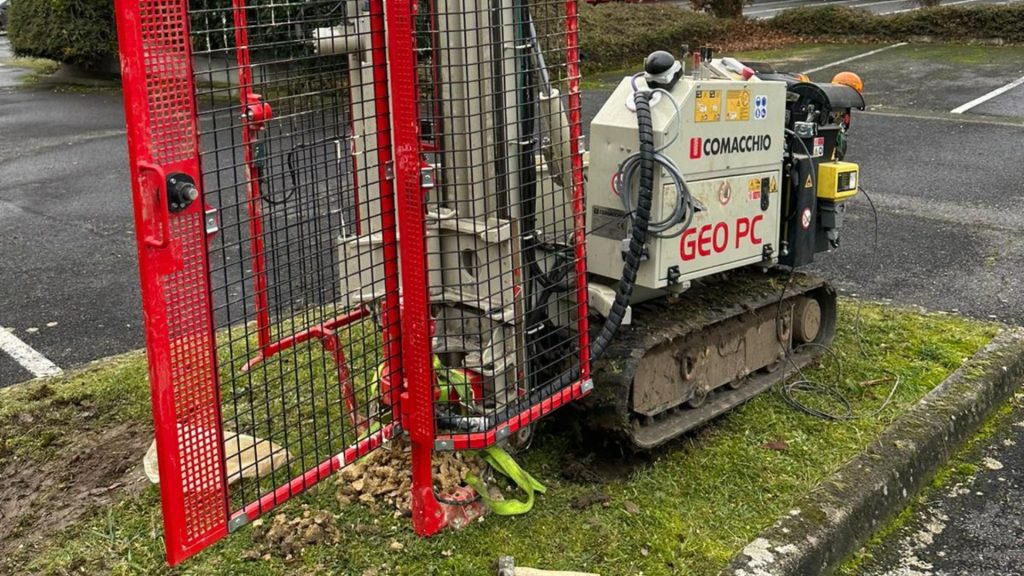

Un train de tiges métalliques, muni à son extrémité d’une pointe conique, est enfoncé verticalement dans le sol par un mouton (masse calibrée tombant d’une hauteur fixe). À chaque intervalle de pénétration, le nombre de coups est enregistré.
La norme française NF P 94-114 encadre le pénétromètre de type A, et la norme NF P 94-115 le type B. Ce dernier utilise un mouton de 63,5 kg lâché en chute libre depuis 76 cm. Il permet de descendre jusqu’à 15 m de profondeur dans la grande majorité des sols fins et grenus dont les éléments ne dépassent pas 60 mm.
La résistance dynamique de pointe
La grandeur produite par l’essai est la résistance dynamique de pointe qd, exprimée en MPa. Elle est calculée à partir de la formule des Hollandais, qui met en relation l’énergie de battage, la section de la pointe et l’avancement par coup.
Plus cette valeur est élevée, plus le sol est dense et porteur. Un sable dense présentera une qd nettement supérieure à celle d’une argile molle ou d’un remblai récent. Le log pénétrométrique ainsi obtenu trace couche après couche le comportement mécanique du terrain.
Dans quelles missions géotechniques cet essai est-il utilisé ?
Le pénétromètre dynamique n’est pas un outil autonome. Il s’insère dans des missions géotechniques balisées par la norme NF P 94-500, qui organise les études de sol en phases distinctes (G1 à G5). Il peut apparaître à plusieurs stades, selon la nature du projet.
Son rôle dans la mission G2 de conception

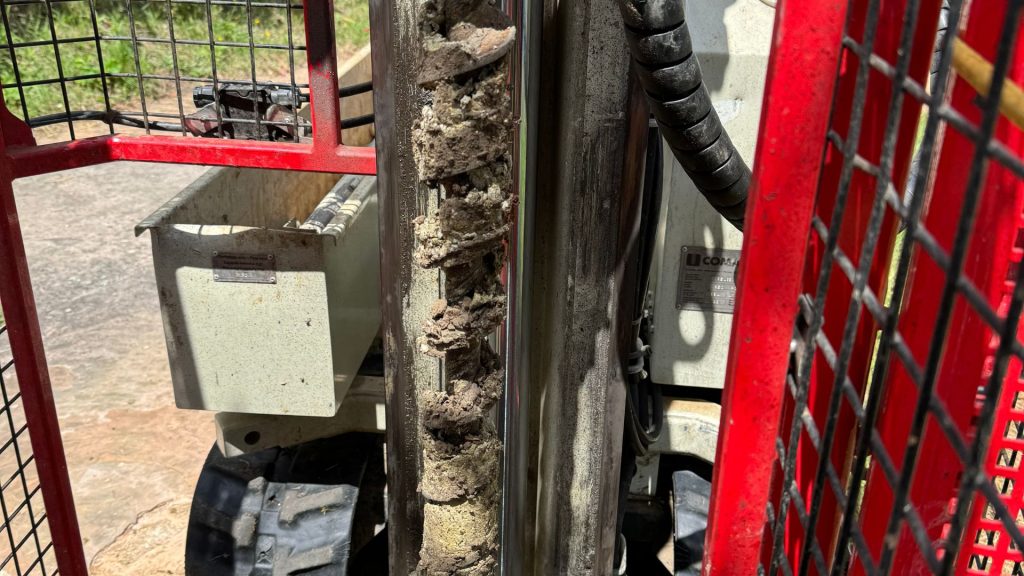

La mission G2 est la mission la plus courante pour les projets de construction. En phase avant-projet (G2 AVP), le géotechnicien combine généralement un sondage à la tarière ou des sondages carottés avec plusieurs essais pénétrométriques dynamiques, disposés selon une maille adaptée au terrain.
L’objectif est double. D’abord, vérifier l’homogénéité du sous-sol sur l’emprise du projet. Ensuite, estimer la profondeur des horizons porteurs, c’est-à-dire les couches susceptibles d’ancrer les fondations. Les logs pénétrométriques renseignent rapidement sur les variations latérales de résistance, ce que ne ferait pas un sondage unique.
Son usage en mission G5 de diagnostic
Dans le cadre d’une mission G5, réalisée après l’apparition de désordres (fissures, tassements différentiels), le pénétromètre dynamique peut compléter les investigations. Il permet de détecter une hétérogénéité du sol non identifiée lors de la construction initiale, un remblai insuffisamment compacté ou une couche molle sous les fondations existantes.
Son emploi dans ce contexte reste toutefois toujours associé à d’autres outils d’investigation. Le pénétromètre renseigne sur la résistance, mais n’identifie pas visuellement la nature des matériaux. Un sondage carotté ou une fouille de reconnaissance reste nécessaire pour valider le diagnostic.
Quels avantages distinguent cet essai des autres méthodes in situ ?
Plusieurs essais géotechniques permettent d’évaluer les propriétés mécaniques d’un sol. Le pénétromètre dynamique se distingue par un rapport vitesse-coût particulièrement favorable, ce qui explique sa présence systématique dans les programmes de reconnaissance.
Rapidité et multiplicité des points d’investigation

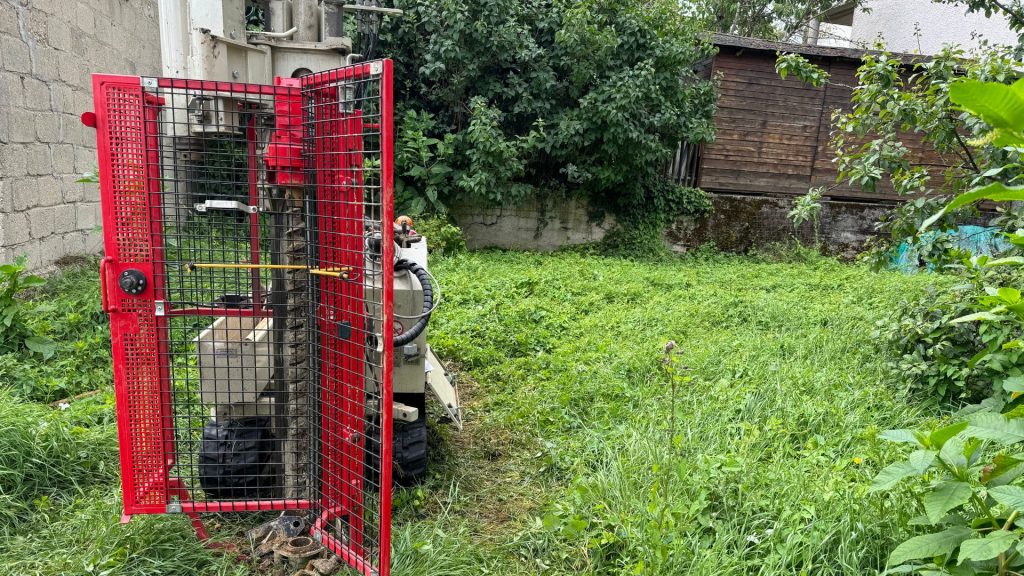

Un essai au pénétromètre dynamique s’exécute en une à deux heures par point d’investigation, matériel inclus. Cette rapidité permet de multiplier les sondages sur une même parcelle sans alourdir le budget de l’étude. Trois à cinq points sont couramment réalisés sur une emprise de maison individuelle, contre un seul sondage carotté pour des raisons de coût.
Cette densité de points est précieuse dans les terrains hétérogènes, qui sont fréquents en Seine-et-Marne (alternances d’argiles, sables, remblais, alluvions). Un profil de résistance réalisé en plusieurs endroits permet de confirmer ou d’infirmer l’homogénéité du sol sur toute l’emprise.
Un profil continu de résistance
Contrairement à l’essai pressiométrique, qui fournit des données ponctuelles à des niveaux de profondeur ciblés, le pénétromètre dynamique produit un enregistrement quasi-continu couche par couche. Chaque variation de résistance apparaît clairement sur le log, signalant un changement de nature ou de densité du sol.
Cette lecture continue est utile pour repérer les limites entre couches, les niveaux de refus (couche très dure) ou au contraire les zones molles intercalées. Ces informations conditionnent directement la profondeur d’ancrage des fondations et le type d’ouvrage à mettre en œuvre.
Pénétromètre dynamique ou pressiomètre : lequel choisir selon le projet ?
Les deux essais sont complémentaires. Leur combinaison dans un programme d’investigation est même recommandée dans les missions G2 pour les projets sensibles. Le tableau suivant présente les critères de différenciation essentiels.
| Critère | Pénétromètre dynamique | Essai pressiométrique |
| Principe | Battage d’une pointe par chocs successifs | Dilatation d’une sonde dans un forage |
| Grandeur mesurée | Résistance dynamique qd | Module pressiométrique Em, pression limite pl |
| Profondeur utile | Jusqu’à 15 m (type B) | Jusqu’à 50 m selon le forage |
| Données de tassement | Non directement | Oui (calculs déformations) |
| Vitesse d’exécution | Très rapide (1–2 h par point) | Modérée (dépend du forage) |
| Coût indicatif | Faible | Plus élevé |
| Usage typique | Reconnaissance rapide, homogénéité | Dimensionnement des fondations |
En pratique, le pénétromètre dynamique est souvent mobilisé en première intention pour dresser un état général du terrain. L’essai pressiométrique intervient ensuite pour affiner le dimensionnement, notamment lorsque des fondations profondes ou un radier général sont envisagés.
Comment lire et exploiter les résultats d’un log pénétrométrique ?
Le rapport géotechnique présente les résultats de chaque sondage pénétrométrique sous forme de log graphique. L’axe vertical représente la profondeur, l’axe horizontal la résistance de pointe qd en MPa. Savoir lire ce document permet au maître d’ouvrage de mieux comprendre les préconisations qui en découlent.
Identifier les couches portantes et les zones molles
Une forte résistance de pointe (supérieure à 5 à 10 MPa selon le type de sol) signale un horizon dense, potentiellement porteur. Une résistance faible (inférieure à 1–2 MPa) indique un sol mou ou peu compact, insuffisant pour accueillir directement une fondation superficielle.
Les variations brusques de résistance matérialisent les transitions entre couches géologiques. Une chute de qd en profondeur peut signaler une lentille argileuse intercalée dans un sable, phénomène courant dans les terrains alluviaux de la Marne ou de la Seine en Seine-et-Marne.
Croiser les résultats avec les autres données de l’étude
Le log pénétrométrique ne s’interprète jamais isolément. Il est rapproché des données issues des sondages carottés, des analyses en laboratoire (granulométrie, limites d’Atterberg) et des essais pressiométriques réalisés sur le même site.
Cette confrontation permet de valider la cohérence des mesures et d’identifier les anomalies. Un géotechnicien expérimenté croise systématiquement ces sources avant de formuler ses préconisations de fondation. Le document final remis au maître d’ouvrage synthétise l’ensemble de ces données en recommandations concrètes et dimensionnées.
